自動涂裝生產線吊掛輸送裝置技術說明

一、自動涂裝生產線工作原理

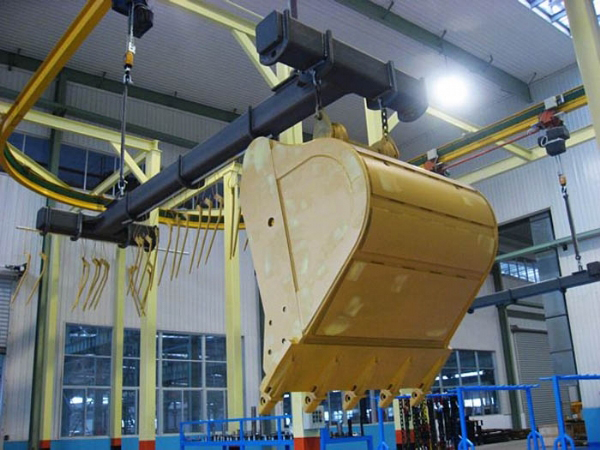

自動涂裝生產線吊掛輸送系統作為涂裝作業中常用的輸送方式，其輸送效率高，操作簡便。自行小車安裝在方管和工字鋼組成的軌道上，其運行時不占用地面空間，節約生產成本。通過操控器控制小車前進后退，環鏈葫蘆的升降，葫蘆的自轉，實現工件的涂裝作業。本套輸送設備配備5套環鏈葫蘆對，每套載重兩口屯。需要設計涂裝專用吊具，結構為一個橫梁，下部為均布的4個工件懸掛吊點，上部為與電葫蘆吊鉤相連的吊耳。

智晟盛遠涂裝生產線

二、自動涂裝生產線技術參數

設備相關參數表

序號 項目名稱 技術參數 備注

1 電葫蘆 輸送速度 0.5-8m/min 支撐架為150方管接焊而成。導軌為22#工字鋼,電葫蘆上安裝變頻器進行調速。

升降速度 0.5-2m/min

載重 2t

功率 2×3.75

2 專用工具 需方自備

三、自動涂裝生產線吊掛設備各部件技術說明

1）主車

自行小車采用變頻驅動，慢運行速度0.5-10m/min。拋丸線主車配專用變頻電機，此電機性能優良可靠，甚至可在5赫茲情況下帶工件低速運行。

2）滑觸供電系統

“H”形阻燃滑電導軌較其他類型滑電導軌，具有結構簡單、強度高、剛性好等優點。其獨特的供電接頭連接形式，充分保證了供電的可靠性，全阻燃的護套及集電器確保了滑導系統的保障性。

3）軌道支撐架

軌道支撐立柱選擇150×150方管制作，承載軌道用22#工字鋼，主要承載結構設計輔梁加強，所有立柱、模梁交點采用三角鋼板和斜撐支撐；整個自行葫蘆輸送系統軌高一致。

③ 結構設計

1)彎軌選用耐磨16Mn材質。

2)選擇合適距離安裝軌道支撐架，可采用立柱支撐和懸吊支承方式，具體安裝方式視現場條件而定。

3)調試后的軌道在全線滿負荷情況下，運行平穩、平安可靠。

4)驅動裝置設置過載保護機構，當驅動超過設定值時限力機構動作，切斷電源，輸送機停止運行。

5)小車在運行過程中如出現故障，則小車的隨機控制裝置發出聲、光信號以示警報，同時小車停止工作，停在原位等待人工干預和處置。
