DX1222型拋丸清理機

DX1222型拋丸清理機本生產線由送進輥道、拋丸清理室、中間輥道、送出輥道、拋丸器總成、除塵系統、電控系統等組成。

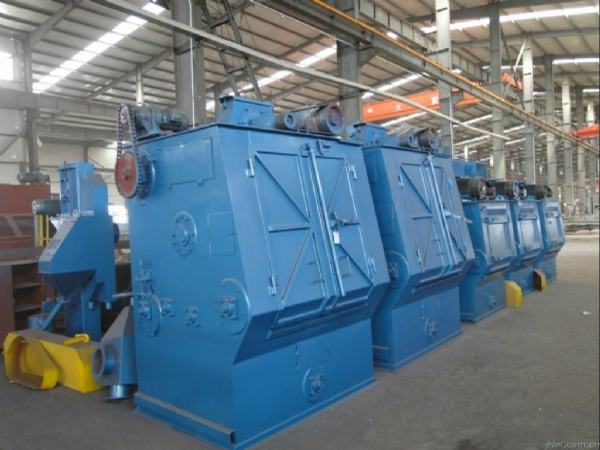

智晟盛遠拋丸機實拍

1、鋼材輸送系統

鋼材輸送系統由送進輥道、拋丸室輥道、中間過渡輥道和送出輥道組成。

1.1 輸入、中間過渡以及輸出輥道輥軸均采用優良碳素鋼無縫鋼管與調質軸頭接焊而成。外形及安裝尺寸焊后加工，即保證了承載負荷1T/m，又保證了同軸度。

1.2 拋丸室內輥道均裝有可方便更換的高鉻耐磨鑄鐵護套。輥軸兩端采用錳鋼耐磨材料迷宮式密封，杜絕彈丸對兩端軸承的磨損。

1.3 輸入及輸出輥道分段傳動，無級調速，即可以與整條線同步運行，又可以快速運行，以達到鋼材快速行進到工作崗位或快速開出到卸料工位的目的。

2、拋丸系統

拋丸機由前密封室、拋丸室、拋丸室輥道、后密封室、丸料循環系統和除塵系統等組成。

2.1、密封室

前后密封室各懸掛多層聚氨酯和耐磨橡膠簾，懸掛式結構，便于拆換維修，使密封更加嚴密，防止彈丸飛出，粉塵外逸。

后密封室內設吹丸裝置,清理工件上的彈丸,由于工件結構復雜一部分彈丸不能被清理,因此需人工輔助清丸。

2.2、拋丸室

拋丸室由室體殼、(拋丸室輥道)、拋丸器總成、抽風口、組成。

拋丸室

上下左右面各布置拋丸器以完全覆蓋工件表面。拋丸室采用優良鋼材接焊而成，耐磨鑄鐵護板， 采用積木式結構安裝，用高鉻耐磨鑄鐵螺母固定，耐用且維修方便。拋丸器優化布置，以確保工件的各方面覆蓋，消滅清理死區。

2.2.1、拋丸器

   拋丸器是本機關鍵部件，對鋼

材清理質量及使用壽命，維護都有很大影響。本機采用美國潘邦公司技術生產的Q034直聯式拋丸器。主要由罩殼、葉輪、葉片、定向套、分丸輪、護板、電機等零部件組成。本機安裝8臺Q034拋丸器、經三維動態確定拋射角度，配備11kw電機，以確保拋頭上下對稱分布，作用力均勻，清理效果明顯，達到變形量小，效果好的目的。

?拋丸器易損件

拋丸器主要零件葉輪采用高密銑床加工20CrMnMo材料滲碳淬火，加工后進行動平衡檢測。

定向套、分丸輪、葉片、護板均選用特種耐磨鑄鐵制造，工件表面硬度HRC60-65，有較高的耐磨性及使用壽命。

?葉片的拆裝

因本拋丸器的葉片是從葉輪中點插入的，在葉輪旋轉的過程中靠離心力的作用固定葉片，所以不需要任何裝夾工具，拆卸葉片時，只需輕擊葉片外端便可容易地將葉片卸下。拆卸8片葉片，只需5-10分鐘并且能同時檢查分丸輪及定向套的磨損情況。
