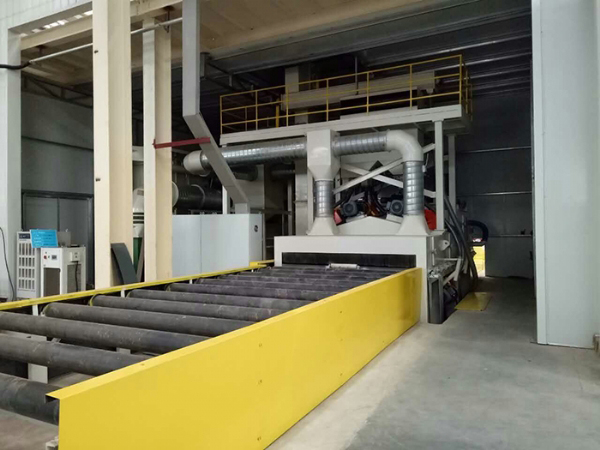

DX3016拋丸清理機

       根據用戶需求，獨特設計的綜合性能拋丸清理生產線，該拋丸清理機主要用于鋼板、型鋼、及鋼結構接焊件的預處理、后處理。達到除銹強化的作用，以便于提高產品抗腐蝕能力、提高抗疲能力、延長工件使用壽命、提升效率，減輕清理工件的勞動強度，減輕環境污染，達到提高產品外觀質量，及產品表面的抗腐蝕能力。

DX3016主要技術指標

序號 項 目 指 標

1 處理工件規格 鋼板 寬度：≤3000 mm

厚度：5～60mm

長度：3000-18500 mm

型材 高度：≤1500 mm

寬度：≤3000 mm

長度：≤18500 mm

構件 高度：≤1500 mm

寬度：≤3000 mm

長度：3000-18500 mm

2 輥道巨大負荷 2T/m

3 處理速度 輸送輥道速度0.5-6m/min

(變頻調速) 處理鋼板速度：0.8-2.5 m/min

處理型材速度：0. 2-3.5 m/min

處理構件速度：0.6-2.5 m/min

4 表面質量等級 表面清潔度 GB8923-88 A-B    Sa2.5級

表面粗糙度 GB1031-83   Rz12.5-50цm

5 環保 噪音 ≤85dB(A)

廢氣排放符合GJ4-73標準 車間外 ≤50 mg/m3

車間內 ≤120 mg/m3

工作區有害物質含量 符合TJ36-79標準

三、DX3016主要技術規格

序號 項 目 技術參數 備 注

1 輸入輥道 輥徑*輥距 ?159X800

輥道長度 18500 mm

減速機 變頻調速(3KW)

2 輸出輥道 輥徑*輥距 ?159X800

輥道長度 18500 mm

減速機 變頻調速 (3KW)

3 拋丸清理機 斗式提升機 提升量 126 T/h

制動減速機 XWD11-6-11

功率 11 kw

縱向螺旋輸送 輸送量 115T/h

減速機 XWD7.5-5-17

功率 7.5 kw

橫向螺旋輸送 輸送量 115T/h

減速機 XWD4-4-17

功率 4kw

拋丸室 工件進口巨大高度 1500 mm 積木式高鉻耐磨鑄鐵板防護

工件進口巨大寬度 3000mm

除塵 除塵形式 沉降+濾筒

風量 23000m3/h

功率 22kw

4 電氣控制系統 PLC

5 拋丸器 Q034Ⅱ直聯式（12臺） 8x7.5kw   4x11kw

拋丸量 135（200）kg/min

6 總功率 約154.5kw

四、DX3016工作原理及工藝流程

工件被吊放上料輥道，由上料輥道直接送到的拋丸清理室進行拋丸清理，利用拋丸器高速拋出的彈丸將工件表面進行清理； 除銹后的鋼材由輸出輥道送出進行卸料

五、DX3016主要特點概述

本生產線由送進輥道、拋丸清理室、中間輥道、送出輥道、拋丸器總成、除塵系統、電控系統等組成。

5.1、鋼材輸送系統

鋼材輸送系統由送進輥道、拋丸室輥道、中間過渡輥道和送出輥道組成。

5.1.1 輸入、中間過渡以及輸出輥道輥軸均采用優良碳素鋼無縫鋼管與調質軸頭接焊而成。外形及安裝尺寸焊后加工，即保證了承載負荷2T/m，又保證了同軸度。

5.1.2 拋丸室內輥道均裝有可方便更換的高鉻耐磨鑄鐵護套。輥軸兩端采用錳鋼耐磨材料迷宮式密封，杜絕彈丸對兩端軸承的磨損。

5.1.3 輸入及輸出輥道分段傳動，無級調速，即可以與整條線同步運行，又可以快速運行，以達到鋼材快速行進到工作崗位或快速開出到卸料工位的目的。

5.2、拋丸系統

拋丸機由前密封室、拋丸室、拋丸室輥道、后密封室、丸料循環系統和除塵系統等組成。

5.2.1、密封室

前后密封室各懸掛多層聚氨酯和耐磨橡膠簾，懸掛式結構，便于拆換維修，使密封更加嚴密，防止彈丸飛出，粉塵外逸。

5.2.2、拋丸室

拋丸室由室體殼、(拋丸室輥道)、拋丸器總成、抽風口、組成。

拋丸室

上下左右面各布置拋丸器以完全覆蓋工件表面。拋丸室采用優良鋼材接焊而成，耐磨鑄鐵護板， 采用積木式結構安裝，用高鉻耐磨鑄鐵螺母固定，耐用且維修方便。拋丸器優化布置，以確保工件的各方面覆蓋，清理死區。

5.2.2.1、拋丸器

拋丸器是本機關鍵部件，對鋼

材清理質量及使用壽命，維護都有很大影響。本機采用美國潘邦公司技術生產的Q034Ⅱ直聯式拋丸器。主要由罩殼、葉輪、葉片、定向套、分丸輪、護板、電機等零部件組成。本機安裝12臺Q034Ⅱ拋丸器、經三維動態確定拋射角度，配備7.5kw/11kw電機，以確保拋頭上下左右對稱分布，作用力均勻，清理效果明顯，達到變形量小，效果好的目的。

l拋丸器易損件

拋丸器主要零件葉輪采用高密銑床加工40CrMnMo材料滲碳淬火，加工后進行動平衡檢測。

定向套、分丸輪、葉片、護板均選用特種耐磨鑄鐵制造，工件表面硬度HRC60-65，有較高的耐磨性及使用壽命。所有的葉片鑄造后均經過嚴格地修整打磨，每臺拋丸器葉片重量差≤0.5g。

l葉片的拆裝

因本拋丸器的葉片是從葉輪中間插入的，在葉輪旋轉的過程中靠離心力的作用固定葉片，所以不需要任何裝夾工具，拆卸葉片時，只需輕擊葉片外端便可容易地將葉片卸下。拆卸8片葉片，只需5-10分鐘并且能同時檢查分丸輪及定向套的磨損情況。
