PS型噴砂房主要用于對大型接焊結構件及薄壁件進行噴丸清理；使用壓縮空氣吹掃工件；清理殘留于工件上的彈丸與粉塵，使之獲得潔凈的工件表面，利于進行噴漆作業。

1.本機設計依據

?大件拋噴丸技術要求：T8355-96拋噴丸設備《通用技術條件》

?1644-81鑄造機械通用技術條件，執行國家有關勞動、衛生、消防、環保等方面的標準規定。

?噴丸防護服：各項性能符合有關標準規定

?設備噪聲：符合GB3.96-93《城市區域環境噪聲標準》

?噴丸間有害氣體濃度：低于TL36-76《工業企業設計衛生標準》的有關規定。

2.工作模式：手工進行。

3．主要技術參數

?噴丸室尺寸（L×W×H） 6500×4000×4000mm

?噴丸器ST10-LX-2D（雙搶?zhuān)?1臺

a、噴嘴直徑 φ10 mm

b、噴嘴正常使用壽命 ≥1000h

c、噴丸量 2×1500-2000Kg/h

d、壓縮空氣壓力 0.5-0.7MPa

e、壓縮空氣消耗量 2×6.5m3/min

? 提升機（1套）

   提升量                                             15T/h

    功 率                                            2.2KW

?縱向螺旋輸送器（2套）

  輸送量                                           15T/ h

功率                                          2× 2.2 KW

?電動卷簾門                                        1.1KW

?彈丸（用戶自備）

a、材質 鑄鋼丸或鋼絲切丸

b、粒度 0.6-1.0mm

?噴丸防爆投光燈

a、室內照明 400LX

b、能耗 12×0.05=0.6KW

?地坑照明

數量 2

能耗 2×0.1=0.2KW

?壓縮空氣

a、壓力                              0.5-0.7 Mpa

b、噴搶耗氣量 ：                        6.5m3 /min×2

c、除塵脈沖反吹耗氣量：               16.5m3 /h

設備所需氣源用戶自備

?除塵系統

a、型號 LC-24

b、處理風量 30000 m3/h

c、過濾面積 600m2

d、功率 22KW

?設備總功率 33.1KW

4．結構組成與工作原理

?結構

本機主要由下列功能部件組成：噴丸室、柔性卷簾大門、噴丸系統、集丸漏斗、分離器、縱向螺旋輸送器、提升機、供丸閘門、基礎、照明系統、氣動系統和電氣系統等；配套設備為濾筒式除塵系統（含除塵器、引風機和風管）。

?工作原理

將工件輸送到噴丸室內停止，關閉大門，大門為電動升降卷簾大門。操作人員從操作門進入室內手持噴搶、穿防護衣服、佩帶防護，進行噴丸清理工作。室內聚光燈和通風除塵增加室內能見度和照明度，室內換氣次數，減少粉塵濃度。清理過程中散落到底部漏斗的丸粒經由縱向螺旋輸送器匯集到提升機下部，再由提升機將彈丸提升到分離器進行分離。分離后合格彈丸進入儲丸斗中供噴丸器循環使用。噴丸清理完畢，打開大門，然后工件移出室外進入下道工序。

5．結構特征

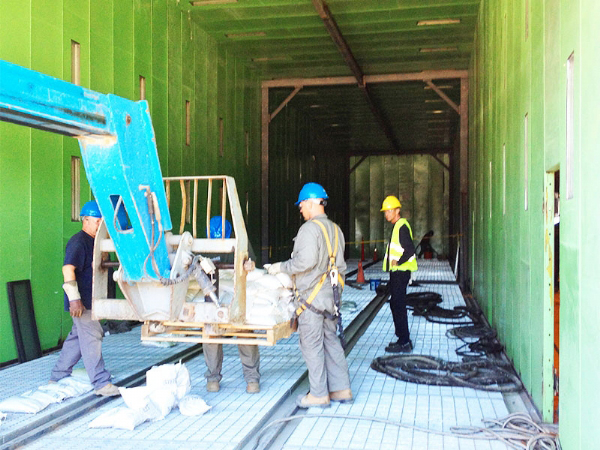

（1）噴丸室

用方管及厚彩鋼50mm厚復合板制作而成，具有足夠的強度和剛性。

?噴丸室是人工入室進行噴丸清理的作業空間。

?室內壁襯有強度耐磨橡膠護板防護，厚度5mm。

?室體設有電動卷簾大門。

?室體頂部及兩側均布12盞LED防爆投光燈，燈罩采用6mm鋼化玻璃，外加鋼絲網防護,燈具在布置上充分考慮光照強度，確保工人作業時有一個良好的工作環境，光照度達到400lux。

?室體一側設有檢修門，便于操作人員調整噴砂主機和對設備進行檢修及出現故障時撤離。

?有良好的通風除塵系統，為操作者提供一個凈化的空間。

?配置的燈具及配件使用可靠，便于檢修，并符合防爆、隔爆要求。

?噴砂室內襯5mm橡膠板，防止丸料對板壁的沖擊磨損。橡膠板通過壓條壓在房?jī)?nèi)墻體上（一直到地面處），板與板之間以10mm寬重疊連接，更換方便。

室體內地面為鋼制過濾格柵板，格柵采用4×40扁鋼制成，模塊化結構，便于工人進行日常維護。

（2）柔性卷簾大門：．

   柔性升降大門的工作原理和結構組成

    我公司根據現場情況特殊要求設計是一種寬體軟簾門體升降上疊式自動門。該門主要有鋼結構骨架簾布、壓條、提升鋼繩、導軌、下過梁（簾布固定架、上簾布固定架、主機提升部件、繩輪、保護裝置（防下落裝置）、控制系統等部件組成。門體采用PVC布簾和水平框架結構用制壓條組成，下過梁采用型鋼組焊而成，在下過梁的兩端裝有導向輪和保護裝置，主機提升部件的鋼繩通過繩輪和保護裝置吊點相連。操作時，按控制箱上“開門”按鈕主機提升部件電機工作驅動卷筒轉動卷起鋼繩，鋼繩拉動下過梁上移布簾折疊大門可打開，行程限位開關可設置門體開啟高度；按下“關門”按鈕門體下移到位由繩輪部件上的行程開關限位，如門體在開關過程中，鋼繩斷裂，安裝在下過梁兩端的保護裝置掛住導軌，防止門體下滑，以免發生事故。

    我公司設計原則為：

A.大門使用可靠性原則

B.大門使用，維護方便性原則

C.大門性?xún)r(jià)比原則

D.大門外觀效果與環境風格相協調

大門裝飾：大門雙面選用PVC布簾，緊固件均加以隱蔽，外觀無明釘。所有緊固件的設計采用自鎖螺母，自鎖墊片，不會由于振動、荷載的周期作用、扭曲和熱脹冷縮等而松脫。PVC布簾高度熱連接。自鉆螺釘?shù)膹?qiáng)度基于生產商的發布的強度數據選取，氣密性和保溫性能達到或超過設計要求。

控制系統：控制系統具有過載保護系統、點動操作系統和自鎖系統等保護裝置。大門在不升降時，電機始終處于自鎖狀態。大門開關門均采用點觸按鈕方式，開關門途中放開按鈕門即停止。為下落裝置，能夠在鋼絲繩意外斷裂時，防止大門落下，以免發生意外。大門還設置緊急停機按鈕。
