DXPS18-6060皮帶輸送式噴砂房主要是由噴砂房體、噴丸系統、丸料循環系統、臺車輸送、除塵系統及電控系統組成。

4.1、噴砂房體

噴砂房體包括輕鋼結構室體、大門、照明系統、三維臺車、格柵、集砂斗等組成，是全天噴砂除銹處理的理想場所。

噴砂室

噴砂室是噴砂作業的工作場所，本噴砂室采用方管及C型鋼做骨架，外用鋼板折彎組拼而成，內襯有耐磨防護板，外型美觀，安裝便捷，防腐耐用。

大門

采用耐磨橡膠堅固卷簾門，電動方式，為了操作方便與平安，并在房體長度方向設置一扇保障門（800*1900），以供人貨分流。

照明裝置

由于噴砂作業時，且室內粉塵較高，按照通用規范，噴砂房內照明度≥250LUX?？紤]到鋼砂飛濺會對燈具造成損壞，故設計將燈具放在室外，透過鋼化玻璃照射室內，在室內頂部安裝兩列，在其側部各安裝一列，照明效果好。本方案采用深照防暴型結構金屬鹵化物燈具作為照明工具。

格柵

噴砂房地板采用金屬格柵，一方面有利于彈丸的收集、運走，另一方面有利于工人的行走保障。

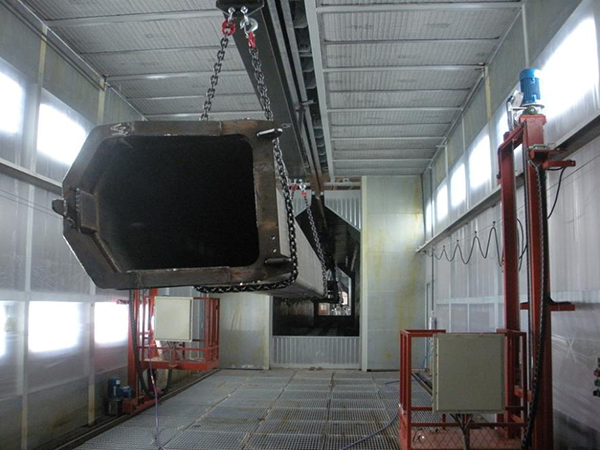

三維工作臺

本三維操作臺是采用仿進口結構，結合國內各廠家不同的生產需要，專門設計制造，具有較高的保障性、穩定性，操作方便。特別適用于工作平臺大跨度的伸縮要求。

三維工作臺具有17m的行程，確保車上所有位置均可進行人工噴漆，操作臺設計承重大于300kg足以承載操作者、噴具及涂料的重量，操作臺面縱向長1200㎜，橫向長800㎜，護欄高1050㎜，橫向伸出長度為1000㎜，操作者具有一定的活動范圍，可避免工作臺的頻繁移動，操作臺為防滑格柵形式，不影響通風。三維小車行走速度2～10m/min可調，升降及伸縮工作速度5m/min，且升降高度大于4m。

采用側置導軌導向，工作臺懸掛方式，保護導軌不受漆霧污染，采用變頻電機驅動，

具有自鎖功能的傳動機構，操作方便，平安可靠，操作臺的移動控制在平臺上。

結構原理概述：

本三維操作臺由主骨架、平臺、上、下運行、行走、伸縮及電控封閉式拖鏈等組成。

⑴ 主骨架由二根立柱(由鋼板Q225、厚8m/m板材剪折(成型)及輔助支架焊組合即成。

⑵ 平臺尺寸為1200×800×1050㎜。采用矩形型鋼焊成框架。上平臺面鋪設防滑格柵成鋼板網，以便于通風。四周設有防護欄桿及控制按鈕盒支架，承載300㎏。足以滿足操作者、噴具及涂料的重量。

⑶ 上、下運行部分：采用防爆電機與減速機、帶動絲杠傳動從而使工作臺面作上、下運動。由于采用的絲杠結構，具有很強的自銷性能，且運行平穩。特大行程3m。

⑷ 縱向行走部分：

采用進口變頻防爆電機、減速機帶動滾輪在上、下軌道上承載運行，運行速度在2-10m/min可調。

⑸ 伸縮部分：由電動推桿推拉操作平臺，從而使操作平臺向前、后伸縮?；墮C構采用很高度型材，伸縮長度為1000㎜。

⑹ 電控部分：本三維操作臺除配合自動控制確保操作者在平臺上的保障性外，臺面上還配有手動防爆隨車控制系統，實現小車的行走、上升、下降及平臺上的伸縮動作。

·小車行走采用腳踏開關控制，并配有開關和防碰撞限位開關，以防止當三維小車至置時的保險作用。

·升降部分：由上、下限雙限位開關，以防誤操作時超越的上、下動作。升降機構具有自鎖、停電自鎖的平安保護措施。

·伸縮部分：工作臺配有防爆按鈕開關盒，行程由雙限位開關作定位保護，確保了超越伸縮時，不損壞動力源及絲杠和推拉桿。

⑺ 主封閉式拖鏈：采用仿進口的全封閉強度工程塑料拖鏈，將本三維操作臺的所有電源線全部置于拖鏈內。
